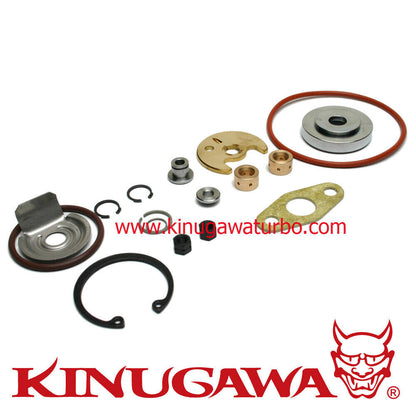

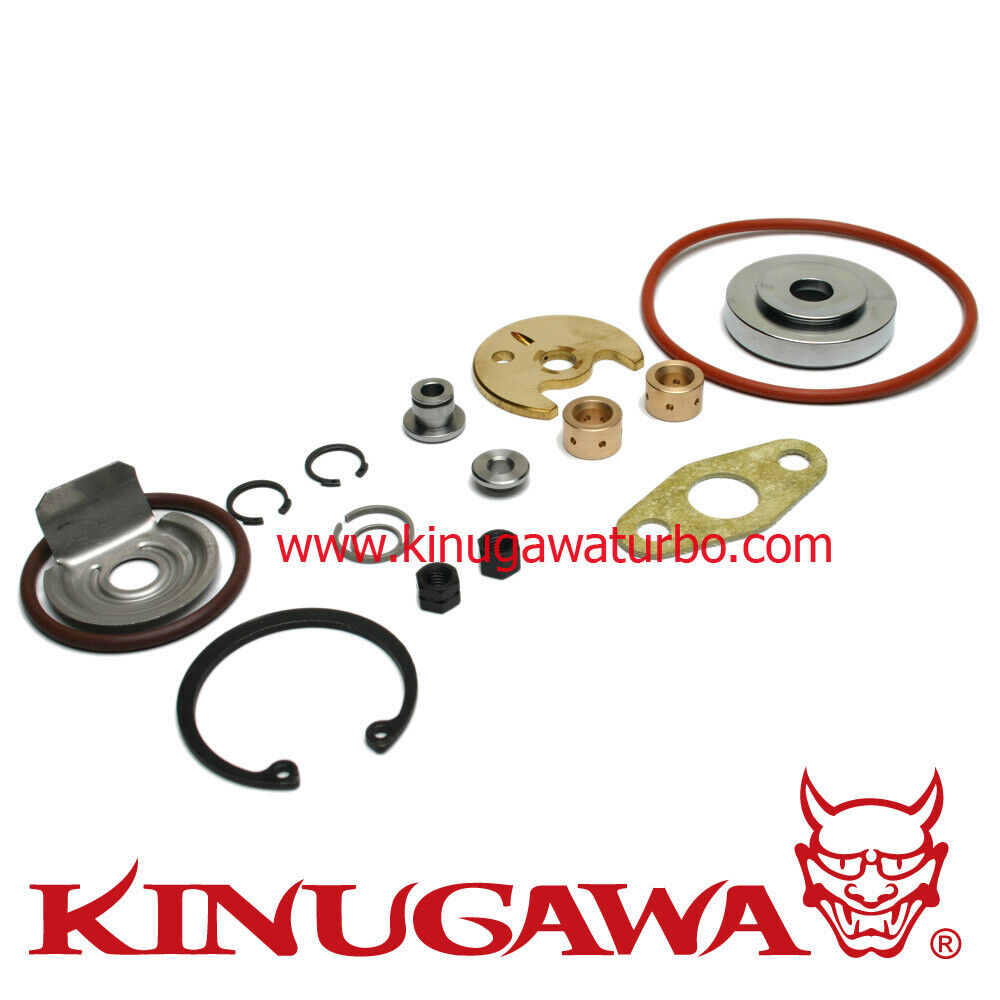

Turbo Repair Kit MHI TD04 TD04H TD04HL 10T 12T 13T 15T 16T 18T 19T Super back
Turbo Repair Kit MHI TD04 TD04H TD04HL 10T 12T 13T 15T 16T 18T 19T Super back
Application
TD04 7D, 8T, 9T, 10T, 12T, 13T, 14T, 15T, 16T, 18T, 19T Turbo
Applicatio Detail
- BMW: 94~ 525TD / 525TDS / 725TDS TD04-13T Turbo / 49177-06451,
49177-06461, 49177-06471, 49177-06481, 49177-06581, 49178-06571
- SUBARU: WRX TD04L-13T 49377-04100, 49377-04200, 49377-04300
- KUBOTA: V3300-T / TD04-12T / 49177-03130
- Mitsubishi : 2.5L/4D56T Delica / L300 49177-01515, 49177-01503, 49177-01504,
49177-01505, 49377-02002, 49377-02002, 49177-01513, 49177-02531, 49177-02530.
2.8L/4M40T : Pajero/Shogu- 49377-03033, 49377-03040, 49377-03050, 49377-03053.
- Renault: elsatis/Avantime 49377-07300
- SAAB: 9.5, 9000 Aero B234R B235R, 49189-01800, 49189-01700 TD04HL-15T
- VOLVO: 850 S70 49189-01450, 49189-01455, 49189-01330, 49189-01350,
49177-01335,49189-05010, 49189-05101, 48189-05211, 49189-05310, 49189-05411,
49189-05111, 49189-05200, 49189-05100.
S40/V40: 49377-06xxx ( TD04L-12T-8.5 & TD04L-14T-6)

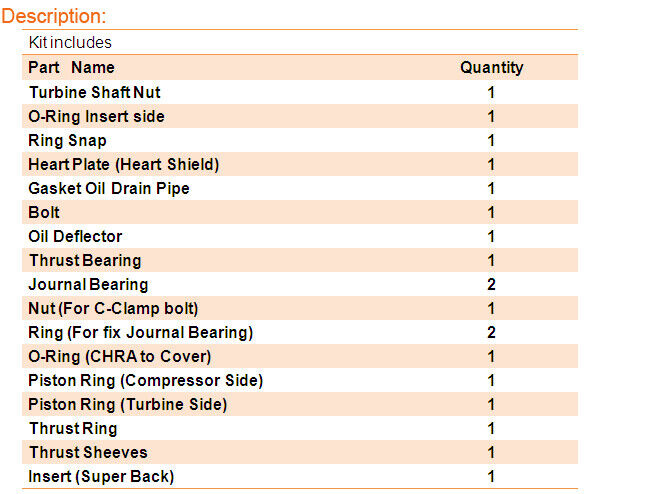

Detail
- 49135-42200 : 1 x Turbine Shaft Nut
- 49177-22200 : 1 x O-Ring Insert side
- 49170-23201: 1 x Ring Snap
- 49183-19300: 1 x Heart Plate (Heart Shield)
- 34336-04100: 1 x Gasket Oil Drai- Pipe
- 49170-14020: 1 x Bolt
- 49173-22200: 1 x Oil Deflector
- 49177-21601 : 1 x Thrust Bearing
- 49177-21220 : 2 x Journal Bearing
- 05634-00620 : 1 x Nut (For C-Clamp bolt)
- 49183-22300 : 2 x Ring (For fix Journal Bearing)
- 49177-22100 : 1 O-Ring (CHRA to Cover)
- 49172-23200 : 1 x Pisto- Ring (Compressor Side)
- 49177-23100 : 1 x Pisto- Ring (Turbine Side)
- 49183-42400 : 1 x Thrust Ring
- 49183-xxxxx : 1 x Thrust Sheeve (Super Back)
Quantity
1 set
Manufacture
Kinugawa Turbo
